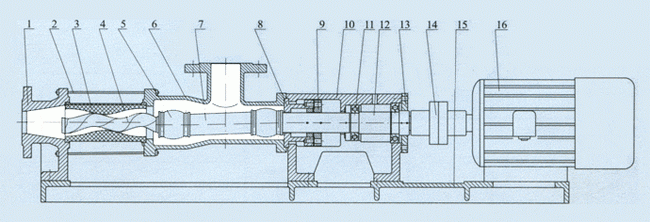

G型單螺桿泵|結構圖說明G型單螺桿泵結構圖說明：1、出料體2、拉桿3、定子4、螺桿軸5、萬向節或銷接6、進料體7、連接軸8、填料座9、填料壓蓋10、軸承座11、軸承12、傳動軸13、軸承蓋14、聯軸器15、底盤16、電機
 下一頁：G型螺桿泵外形安裝尺寸
